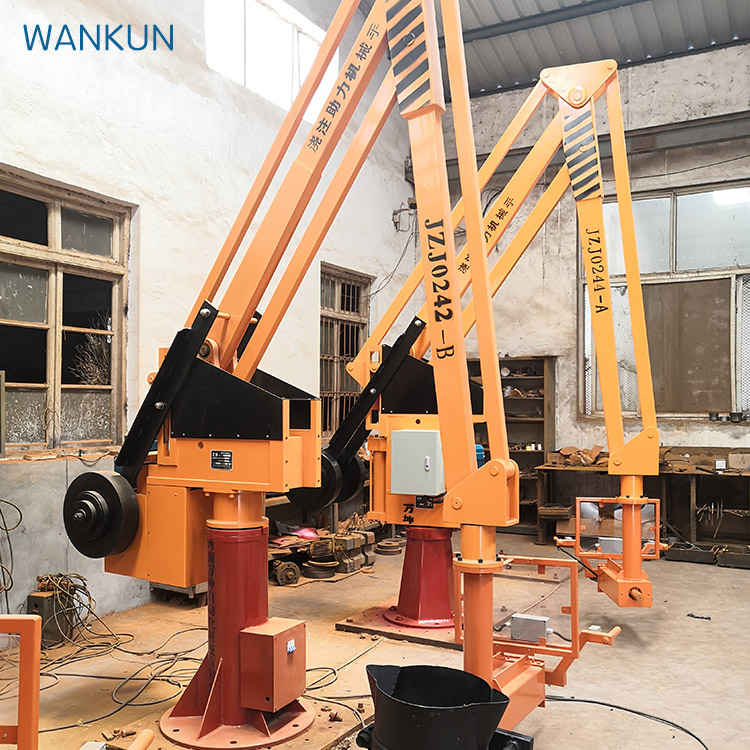

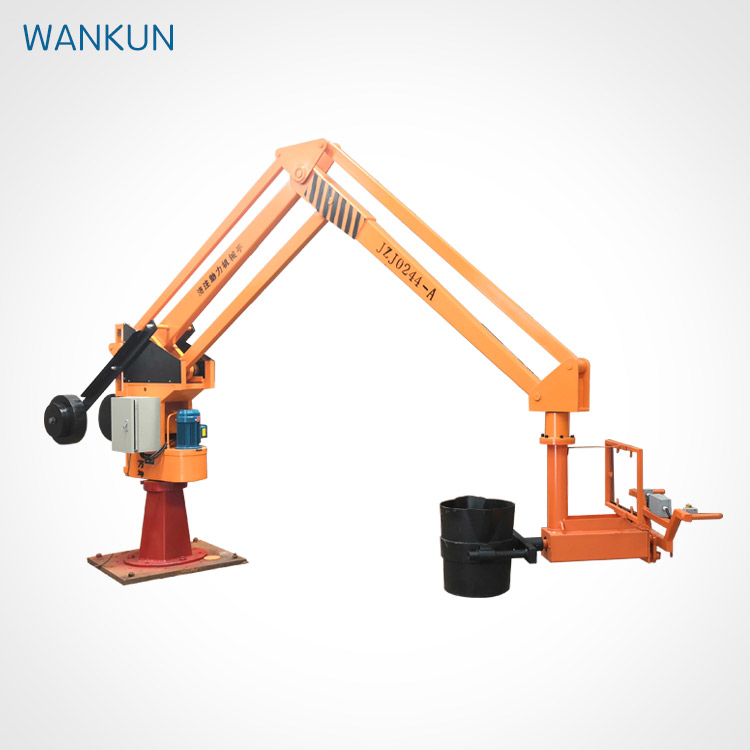

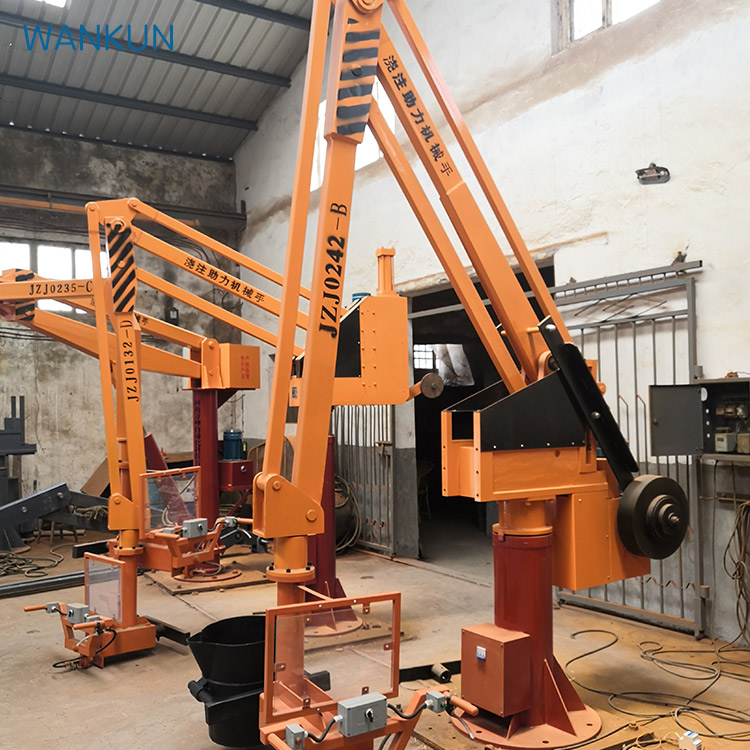

سازنده هیدرولیک ZJZ سری یک نوع جدید از تجهیزات casting و lifting است که دارای ویژگی های زیر است:

1، هیچ اتصال مسافرتی، با استفاده از محدودیت مسافرت خود سلنر، و یک دستگاه حافظه.به حرکت پستیون را بالا و پایین به حرکت بوم بالا، حرکت نسبتا ثابت است.

سیستم هیدرولیک با یک دستگاه ایمنی تجهیز شده است که عملکرد حفاظت از امنیت در صورت بیش از حد حمل و نقل و غیره دارد و از آسیب به قطعات و تصادفات قایق توازن جلوگیری می کند.

3 .Zjz سری چرخش مینیپاتور با محدود کردن سرعت و عملکرد خود کاهش، که می تواند وزن را به راحتی کاهش می دهد و صرفه جویی در مصرف انرژی. MANIPULATOR مناسب برای ارتفاع با بهره وری بالا و موقعیت دقیق و نصب اشیاء سنگین در عرض 300 کیلوگرم، به ویژه برای مواد متوسط و کوچک است. آن را مزایای اندازه کوچک، شور کم، وزن کوچک، ساختار جدید و کم، عملیات ایمن و قابل اعتماد، نگهداری ساده و مناسب، و غیره این یک محصول جدید است که عامل را از کارهای دستی باردار و اخراج و بهبود بهره وری از تولید آزاد می کند.

هیدرولیک چرخش مینیپاتور بلند کردن اشیاء سنگین از طریق سه نوع ترکیب حرکت به دست می آید:

1، بلند کردن مستقیم یک حرکت هیدرولیک

۲- به صورت دستی در اطراف فرش حرکت کنید

۳- حرکت دستاوردی horizontally

Mپارامترهای فنی دستیار هیدرولیک ZJZ

جدول 1 :

نقاشی خارج

ساختار و اصل

JZJ سری هیدرولیک چرخش مینیپاتور از پنج بخش تشکیل شده است: فرش، مکانیسم متوازن چهار رگ، سیستم هیدرولیک و کنترل الکتریکی، دستگاه چرخش کیف چرخش.

۱- فرودگاه :

این بخش از پایه،

صندلی چرخش چرخش، صندلی چرخش، ترکیب چرخش راهنمایی، و غیره پایه را می توان بر روی یک پایه سیمن (مستقیم) تنظیم کرد (نظره جدول - برای اندازه های پایه) یا بر روی یک چرخش چرخش راهنمایی (مورد). بدن می تواند در طیف 345 درجه در اطراف صندلی چرخش چرخش چرخش راه اندازی شود. ترکیب چرخش راهنمایی به طور مستقر در پشت بدن است، و چرخش راهنمایی از مکانیسم متوازن چهار لینک حرکت می کند بالا و پایین چرخش راهنمای.

2، توازن چهار مکانیسم اتصال راد:

این بخش از دست بزرگ، دست پیچیده دست بزرگ، دست بلند کردن، دست پیچیده دست بلند کردن، قایق متصل، پلتفرم پشتیبانی و بلوک توازن و سایر قطعات تشکیل شده است. دو طرف از نقطه قایق بین پلتفرم پشتیبانی و قایق متصل توسط یک جفت قایق توپ یک رده در خط هدایت بدن حرکت می کنند. انتهای پشت دست بزرگ با سر قایق قایق قایق هیدرولیک از طریق نان متصل می شود، و حرکت مستقیم در طول قایق هدایت انجام می شود. قایق توازن تنظیم شده بر روی دست بزرگ متصل شده است با چهار لینک، که با وزن خود قایق توازن توازن توازن توازن متوازن است، به طوری که Spreader می تواند هدف توازن عادی را به دست آورد.

سیستم هیدرولیک :

این سیستم از پمپ چرخش، سوخت هدایتی الکترومغناطیسی، لوله وارد و بازگشت روغن، سوخت ایمنی، سلول هیدرولیک و غیره تشکیل شده است. هنگامی که عامل فشار، بالا (یا سقوط) دکمه، روغن هیدرولیک از طریق سلول الکترومغناطیسی به سلول، کمربند پایین، فشار قایق پستی به پایین (یا بالا) حرکت، از طریق اصول چهار لینک جفت، به طوری که برای رانندگی حرکت بلند کردن اشیاء سنگین.

هنگامی که وزن بلند کردن بیش از 1.1 برابر وزن استاندارد می باشد، سوخت امنیتی باز می شود و فرار می شود، به طوری که وزن را نمی توان بلند کرد، به طوری که امنیت کل سوخت هیدرولیک را محافظت می کند.

بخش کنترل برق:

این قسمت از موتور، بسته پلاستیکی، دکمه، دکمه کنترل، کنتراتور AC، رله کوچک، کنتراتور کنترل، و غیره تشکیل شده است (نظره جدول 2). ماشین از سه مرحله 380V، 50HZ برق ( سه مرحله چهار خط) استفاده می کند، خط ناتوانی باید به طور قوی متصل شود.

استفاده از برق 24V. خط برق را می توان از پایین شیشه یا از سمت چپ جعبه الکتریکی هدایت کرد. هنگامی که اتصال هوا فعال می شود، دکمه اتوماتیک بازگرداندن Spreader همیشه فعال می شود و سیستم شروع به کار می کند پس از اتصال کنترل از راه دور. دکمه بالا یا پایین را فشار دهید (به تصویر 3 نگاه کنید) برای افزایش یا کاهش Spreader.

Sling

۵٫ بخش گسترش:

بخشی از اطلاعات شامل یک دستگاه کنترل ارتباطات و یک دستگاه چرخش مرزی Mo است. Rao Bao یک ترکیب فریم دریافت کنید. از طریق رنگ کردن کنترل عبور، چرخش می تواند کنترل شود تا به بالا و پایین به ساختمان مصنوعی حرکت کند، و چرخش دست می تواند برای چرخش فشار داده شود. چرخش مرزی اجازه می دهد تا عامل به راحتی استفاده کند. چرخش چرخش می تواند با چرخش متصل شود.

بسته بندی، حمل و نقل، نصب و راه اندازی

1- بسته بندی، حمل و نقل و جمع آوری

در هنگام حمل و نقل، کل ماشین بر روی چارچوب زیر حمل و نقل ویژه تأمین می شود، و ارتباط متعادل چهار باری به صورت مستقر با یک صفحه مستقر تأمین می شود، به طوری که نمی تواند به عقب و برگردد.

قطعات تجهیزات و حاشیه سوخت با باران خشک شدند. تمام ماشین همچنین می تواند به سه قطعه تقسیم شود: فرش، مکانیسم متوازن چهار باری متوازن و قطعات ضد وزن برای بسته بندی و حمل و نقل. قطعات دستگاه جمع آوری طبق گرافیک، نگهبان و خطوط راهنمایی متوازن نصب، پس از قایق در دست بالا، به تعادل چهار باری متوازن، دست فعال، متوازن با قایق پشتیبان بر روی هر دو طرف از صلیب بر روی دست در سطح راهنمای بالا، چرخ راهنمای بر روی چهار قایق متوازن و قایق پستیون متوازن، دو چرخ راهنمای نصب در وسط قایق راهنمای متوازن قبل و بعد، سپس متوازن با نمونه در قایق راهنمای، قایق راهنمای متوازن، قایق، سپس قای

۲- نصب و راه اندازی

لطفا قبل از نصب ماشین، دستورالعمل را با دقت بخوانید.در طول نصب، سطح سطح سطح پایه قطره را تاسیس کنید و سپس کل ماشین را بر پایه تاسیس کنید.تلاشگر را به حداکثر رادیکال کار در همان ارتفاع بزنید و یک حرکت چرخه ای از 340 درجه انجام دهید.برای یافتن نقطه افقی پهنای در نقطه سوم مساوی، و خطا افقی سه نقطه نباید بیش از 15mm باشد.برای اتصال به سه مرحله 380V، 50HZ برق کار ( سه مرحله چهار خط)، خط ناتوانی باید به طور امن متصل شود.بعد از چک درست است، اتصال برق از جعبه برق را ببندید، دکمه را فشار دهید تا بررسی کنید که آیا مسیر چرخش موتور با جهت نشان داده شده است، و سپس دکمه بالا یا پایین را برای کارگیری و مطابق با نیازهای کار.

توجه به مسائل امنیتی

قبل از ورود برق به ماشین، سه سوئیچ محافظت از رطوبت باید نصب شود.

2، گردن ماشین باید زمین شده باشد (خط PE)، و زمین سازی خوب است.

قبل از باز کردن پوشاک جعبه الکتریکی برای نگهداری، تامین برق خارجی باید اول قطع شود.

هنگامی که در فضای باز کار می کنند، اقدامات ضد باران و ضد آب باید انجام شود. به سختی ممنوع است که باران به دستگاه های الکتریکی خشک یا باران وارد تانک شود.

5، انتقالگر دور باید دو ماه (به بستگی به استفاده) برای جایگزین باتری.

Lubrication

قطعات چرخش هر بخشی از ماشین با چربی کلسیم چرب می شوند، پاک می شوند و هر شش ماه یک بار جایگزین می شوند.

سطح تماس بین جلو و عقب راه آهن راهنمایی و رولر یک بار در ماه با چربی کلسیم مرطوب می شود.

3، حاشیه روغن با روغن هیدرولیک ضد پوشیدن 32# ~ 48#، سطح روغن نباید در پایین خط سطح روغن پنجره روغن 10mm زیر باشد، مدل روغن هیدرولیک طبق استفاده از محیط زیست، تمیز کردن هر شش ماه، یک بار جایگزین شود.

۲- دیگراف الکتریکی

جدول ۲:

تصویر 5

نقشه های سیستم هیدرولیک
